先锋影音av资源站av_国产suv精品一区二av18款_成人爽a毛片在线视频淮北_真实单亲乱l仑对白视频_尤物色综合欧美五月俺也去_色综合伊人丁香五月桃花婷婷

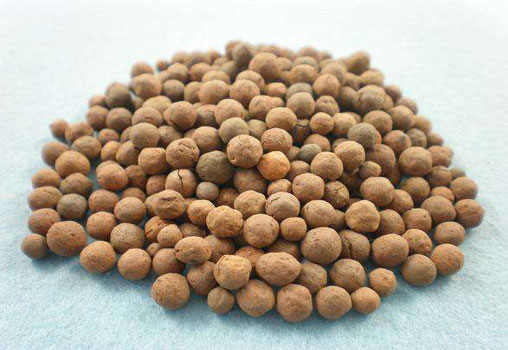

赤泥生物陶粒濾料的制備方法

發布時間：2017-3-31 11:38:33 發布者：瑞特 閱讀人次：

   之前有講什么是赤泥生物陶粒濾料，還有生產赤泥生物陶粒濾料的原材料來源?？赡苡行┤诉€想了解赤泥生物陶粒濾料的生產制備方法是不是和其他的生物陶粒濾料一樣?。拷裉烊鹛鼐秃痛蠹以敿毜牧南鲁嗄嗌锾樟V料的制備方法這個話題，希望能幫助大家更多的了解赤泥生物陶粒濾料。
    赤泥生物陶粒濾料的制備和其他生物陶粒濾料的制備過程一樣，也需要經配料造粒和燒制成形兩個階段。
   （1）配料造粒：以赤泥硅粉為主要原料，添加特制的調節劑，混配均勻后，制得陶粒濾料生料。
   （2）燒制成形：將生料成形、高溫燒結，制備成赤泥生物陶粒濾料。在整個赤泥陶粒制備工藝中，燒結過程為關鍵。燒結工藝包括三個階段：熱處理階段、無水階段、高溫燒結階段。
    熱處理階段。將混配好的混合物料加水攪拌均勻，造粒獲得直徑約為0.8cm的球狀。制備成球狀的生陶粒放進烘箱，在100℃恒溫下烘干1h，使陶粒的水蒸氣發出來，烘干的陶粒具有一定的初始強度，改過程被稱為熱處理階段。
    無水階段：將烘好的生陶粒鋪設在陶粒板上,放進馬弗爐里焙燒。以12℃/min的升溫速率將爐溫升至500℃，保溫30min，以保證陶粒里的結晶水完全揮發，該過程被稱為無水過程。
    高溫燒結階段   以3℃/min的升溫速率將爐溫升至燒結溫度，當溫度達到燒結溫度后，保溫10min，該過程被稱為高溫燒結階段，然后將爐子關閉，讓陶粒在馬弗爐中隨爐溫冷卻。
